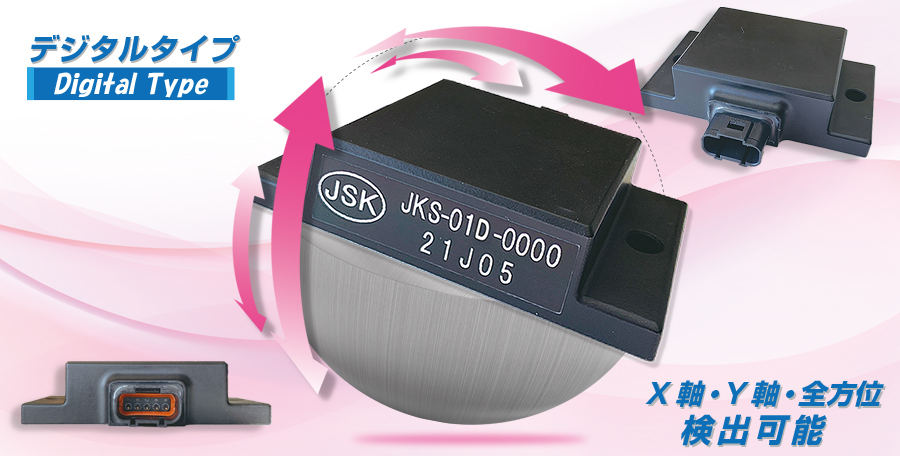

JKS-01D シリーズ 製品情報 ・ JKS-01D Series Product Information
2軸性傾斜角センサ（デジタル出力仕様）ダイレクト防水カプラータイプの傾斜センサ
必要な検出角度・出力で対応可能です！
特 徴
- ダイレクト防水カプラーの為、取付及びアフターが簡単
- 最大４点の傾斜角検出が可能です。※
- X軸･Y軸。自由に選ぶことが可能です。※
- 全方位の傾斜角を検出できます。※
- 防水仕様の為、安心して使用頂けます。
- 小型・ローコスト
※下記に傾斜角検出参考例を載せております。確認下さい。
用途例
- 建設用機械 / 農業用機械 / 土木作業用機械
高所作業車/特装車、ゴルフカート / 車両機器
鉄道、船舶 / 医療用機器 / 産業用機械 / アグリ関係
橋脚、橋台 / 道路等傾き / 空調機器 / セキュリティ関係 等
| 型番 | JKS-01D |
|---|---|
| 検出傾斜角 | X軸 ±15° 断続(出力1) |
| X軸 ±20° 連続(出力1) | |
| Y軸 ±15° 断続(出力2) | |
| Y軸 ±20° 連続(出力2) | |
| 使用電圧範囲 | DC10～16V |
| 消費電流 | 20mA以下(負荷含まず) |
| 出力形態 | PNPオープンコレクター DC16V 500mA(max) |
| 応答速度 | 500msec(0.5秒) |
| 使用温度範囲 | -20℃～+85℃(保存時 -30℃～+85℃) |
| 使用湿度範囲 | 35～95%Rh(保存時35~95%RH) |
| 保護構造 | IP67 |
| ケース材質 | ABS 樹脂 |
| 重量 | 約44g |
| コネクター | CB01A1-05#A(ミネベアコネクト)相手側CB01A6-05#0-01/02 |

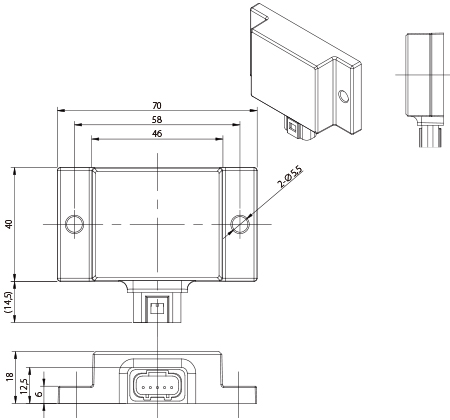

外形寸法

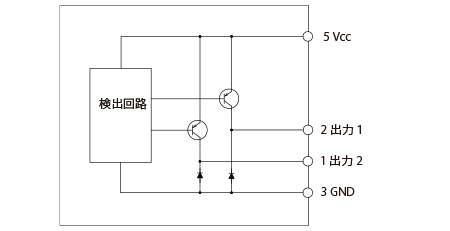

接続図

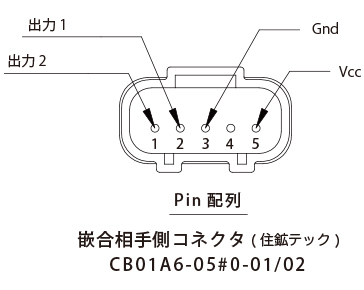

Pin配列

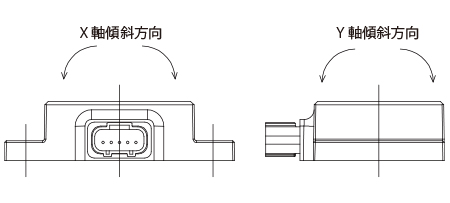

特性検出例
検出・出力例
| 信号形態 | 出力1 | 出力2 | ||
|---|---|---|---|---|
| 間欠 | 連続 | 間欠 | 連続 | |
| 例1 | X軸 ±15° | X軸 ±20° | Y軸 ±15° | Y軸 ±20° |
| 例2 | - | ＸorＹ軸 ±15° | - | ＸorＹ軸 ±20° |
| 例3 | ＸorＹ軸 ±15° | - | ＸorＹ軸 ±20° | - |
| 例4 | X軸 ±10° | X軸 ±20° | Y軸 ±30° | Y軸 ±40° |
| 例5 | X軸 ±15° | X軸 ±30° | Y軸 ±45° | Y軸 ±60° |
| 例6 | X軸 ±15° | Y軸 ±20° | Y軸 ±15° | X軸 ±20° |
| 例7 | 全方位 ±15° | 全方位 ±20° | 全方位 ±30° | 全方位 ±40° |
- 検出角度は±８０°( 検出幅 160° ) 以内で自由に選べます
- カスタムに付きましては、費用が多少必要になる場合がございます
カスタム対応に付きましては、色々とご相談させて頂きます。お気軽にお問い合わせください。
